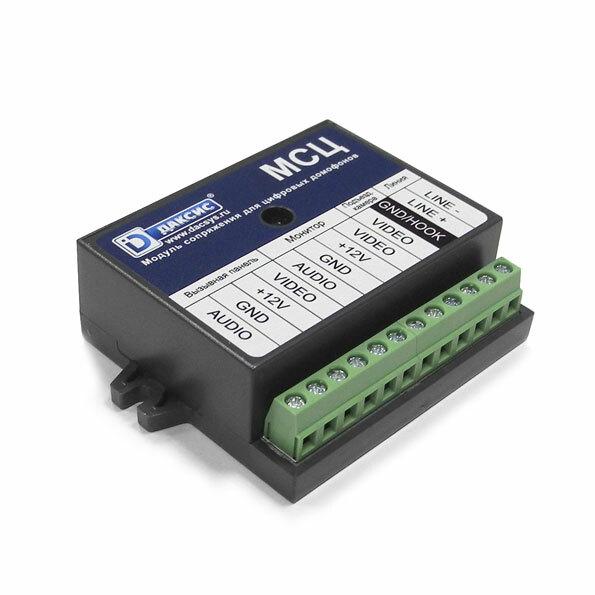

Адаптер сопряжения с подъездным домофоном МСЦ

Модуль сопряжения индивидуального видеодомофона с многоквартирным цифровым домофоном (Даксис, Proel, Laskomex, Keyman-Polylock, Маршал-Raikmann, Метаком выпуска после 2015г.)

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным цифровым домофоном предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с цифровой линейной системой адресации абонентов (Даксис, Proel, Laskomex, Keyman-Polylock, Маршал-Raikmann, Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.
Совместимость цифровых домофонов других производителей возможна, но не гарантируется.

Внимание! При выборе модуля МСЦ, убедитесь, что у вас стояла именно цифровая трубка, если же у вас нет в квартире трубки, то вам надо обратиться в обслуживающую организацию за уточнением модели используемого домофона.
На фото есть примеры цифровых трубок.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный видеоусилитель.

Изменения в новой версии модулей (v1k): Добавлен блок перемычек J2. Он устанавливает параметры команды на разблокировку подъездной двери (1-2 - импульс средней протяжённости, 2-3 - длинный импульс, снятая перемычка - короткий импульс). Необходимость менять параметры J2 может возникнуть на нестандартных домофонах, при нестабильном открытии подъездной двери.

Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 1e плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

Размер платы модуля сопряжения МСЦ 52х61х15
Размер модуля сопряжения МСЦ в корпусе 54х66х21
Индивидуальная упаковка имеет размер 80х60х32
Групповая упаковка имеет размер 267х160х187, вес одной коробки с МСЦ (45шт.) 2,85кг.
